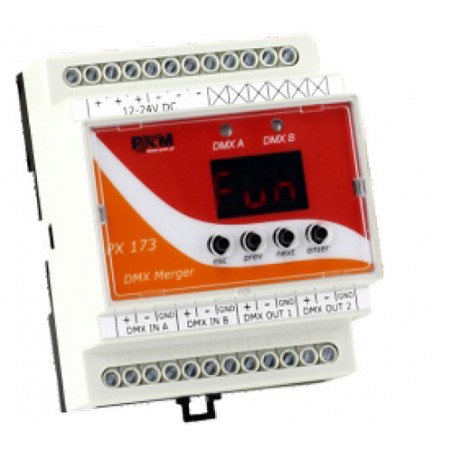

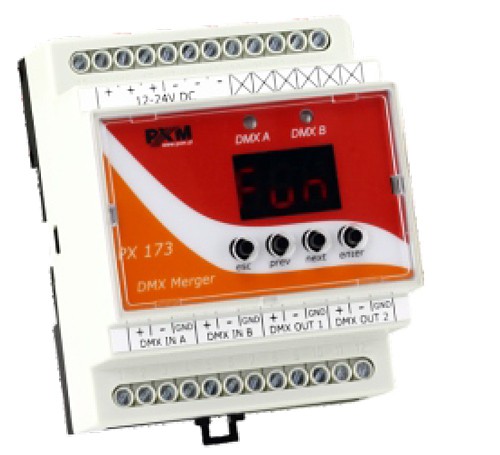

PXM PX173 Rail DMX Merger - sumator dwóch linii DMX
Standard DMX jest protokołem definiującym szeregową transmisję danych sterujących dla 512 kanałów. Wiele z produkowanych sterowników nie wykorzystuje pełnej przestrzeni 512 adresów, wysyłając dane dla mniejszej ilości kanałów. W przypadku instalacji, gdzie pracuje kilka tego typu sterowników zachodzi czasami potrzeba “zsumowania" wyjść poszczególnych urządzeń i wysłania ich za pomocą pojedynczego toru DMX.
Merger jest urządzeniem umożliwiającym takie dodawanie do siebie sygnałów DMX - pobranie danych z kilku wejść oraz ich prawidłowe “ustawienie w kolejności" i wysłanie na pojedyncze wyjście 512-kanałowe. Merger PX173 jest sumatorem dwóch wejść 512-kanałowych. Instalacja urządzenia ogranicza się do podłączenia zasilania oraz podpięcia kabli sterujących DMX. Ułatwieniem obsługi i kontroli sieci DMX są kontrolki obecności sygnału DMX w poszczególnych torach wejściowych (“A" i “B") oraz specjalnie wbudowany układ sterowania z wyświetlaczem trybu pracy, umożliwiający pełną kontrolę odbiorników podłączonych do toru wyjściowego. Należy pamiętać o prawidłowym łączeniu odbiorników w torze DMX - odbiorniki muszą być łączone szeregowo tworząc łańcuch, na wyjściu ostatniego odbiornika należy koniecznie zapinać terminator.
Urządzenie umożliwia:
- wybór ilości pobieranych kanałów z każdego wejścia niezależnie
- wybór dowolnego adresu startowego dla każdego wejścia
- wybór dowolnej (z zakresu 24 - 512) ilości wysyłanych kanałów z każdego wyjścia
- wybór sposobu, w jaki mają na siebie wpływać odpowiadające sobie dwa kanały wejściowe:
"tylko A" - na wyjście przekazywany jest wyłącznie kanał z wejścia A
"tylko B" - na wyjście przekazywany jest wyłącznie kanał z wejścia B
"większy wygrywa" - na wyjście przekazywany jest kanał o większej wartości
"mniejszy wygrywa" - na wyjście przekazywany jest kanał o mniejszej wartości
"różnica" - na wyjście przekazywana jest różnica wartości kanałów
"jak długo A to nie B" - na wyjście przekazywany jest kanał z wejścia A tak długo, jak długo urządzenie podłączone do A działa; po jego wyłączeniu na wyjście przekazywany jest kanał z wejścia B
"jak długo B to nie A" - podobnie jak wyżej
"jak długo A różne od B to B" na wyjście przekazywany jest kanał z wejścia B tak długo, jak długo wartość kanału na wejściu A nie będzie taka sama jak na B; od tego momentu na wyjście przekazywany jest wyłącznie kanał z wejścia A
"jak długo B różne od A to A" - podobnie jak wyżej
Dane techniczne:
- linie WE/WY DMX: 2/2
- kanały WE/WY DMX: 512/512
- złącza linii DMX: złączki śrubowe
- zasilanie: 12-24 V DC
- maksymalny pobór prądu: 400 mA
- wymiary: 70 x 85 x 53 mm
