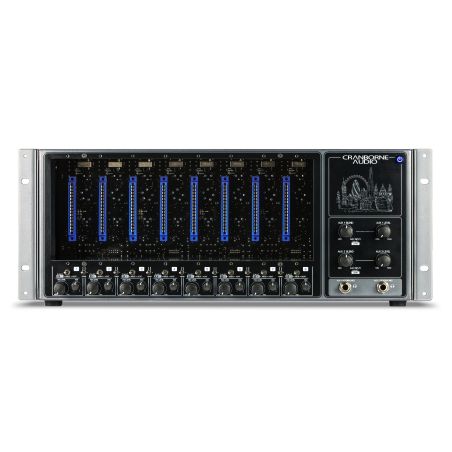

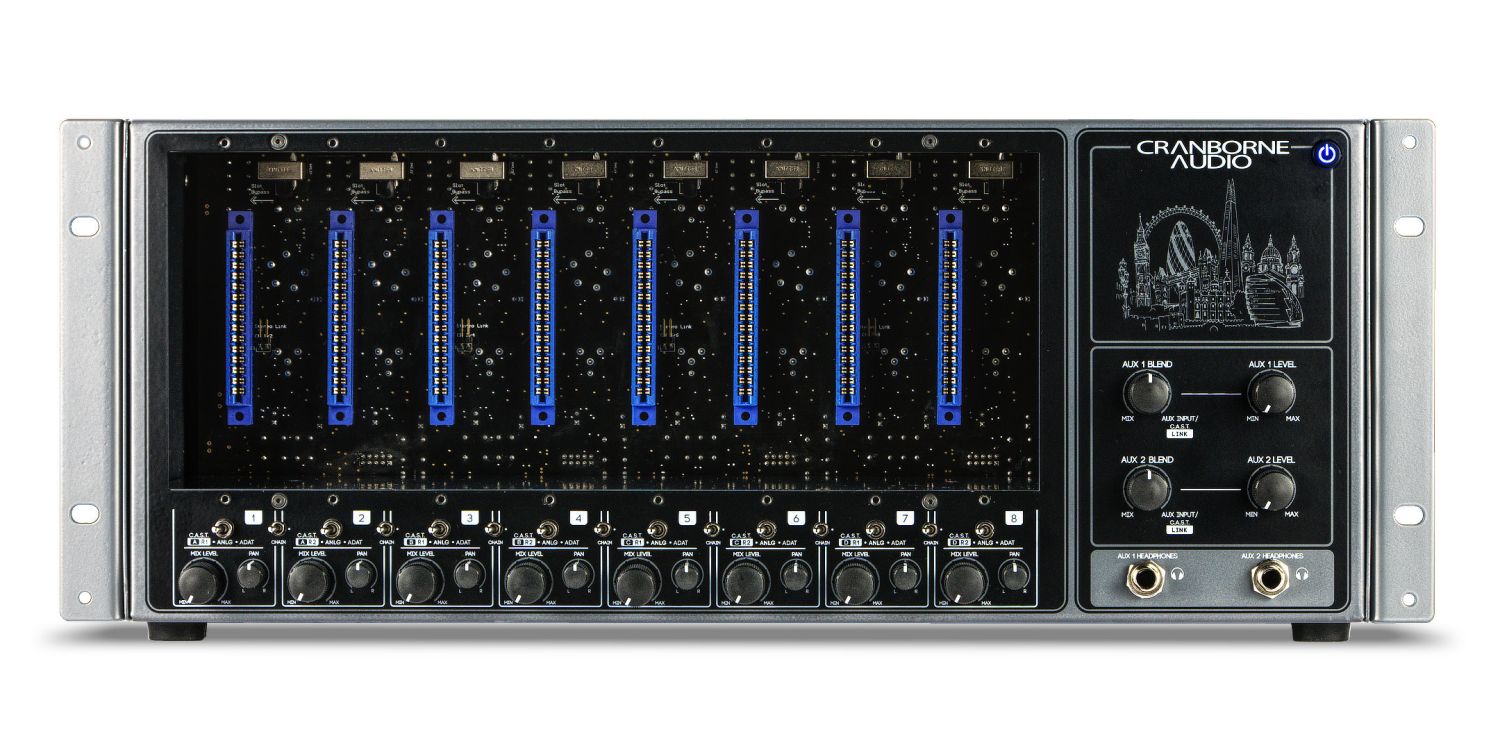

Cranborne Audio 500ADAT - Interfejs audio, rama 500

7 399,00 zł

Brutto

Dostępność: Produkt dostępny

Termin realizacji wysyłki: wysyłka 2-3 dni robocze

Magazyn: magazyn wysyłkowy

Kod:

Oblicz ratę lub leasing:

Kup, sprawdź i zapłać w ciągu 21 dni dzięki Twisto!

więcej

Znalazłeś produkt taniej?
Tutaj negocjuj cenę

Zwrot do 14 dni
od daty zakupu

Darmowa wysyłka
już od 399 zł

Pobierz PDF

Cranborne Audio 500ADAT to idealne narzędzie do zwiększenia liczby wejść i wyjść dowolnego interfejsu audio wyposażonego w złącze ADAT. To 8-wejściowy/8-wyjściowy ekspander ADAT, który łączy obudowę rack formatu 500 z wysokiej klasy konwersją A/D-D/A i wejściem/wyjściem ADAT, co pozwala każdemu zintegrować urządzenia serii 500 ze swoim studiem z większością popularnych interfejsów audio.

500ADAT posiada rozwiązania, które łączą wiele możliwości cyfrowego i analogowego workflow, takie jak 8-kanałowy analogowy mikser sumujący, bezlatencyjny mikser z dwoma referencyjnej klasy wyjściami słuchawkowymi oraz transmisję ADAT i SMUXII/IV, aby umożliwić pracę z częstotliwościami próbkowania do 192 kHz.

To, co najlepsze w analogu

Korzystając z ogromnego i stale rosnącego rynku systemu 500, możesz skonfigurować swój 500ADAT tak, aby odpowiadał Twojemu gustowi w kwestii analogowego brzmienia. Zainstaluj swoje ulubione moduły systemu 500 w 8 dostępnych gniazdach i stwórz swój ostateczny analogowy tor sygnałowy, przy użyciu którego możesz nagrywać wielościeżkowo bezpośrednio w swoim DAW. Wypełnij 500ADAT przedwzmacniaczami vintage do nagrywania perkusji. Możesz też wybrać czyste i nieskazitelne przedwzmacniacze do nagrywania smyczków. Dodaj do 500ADAT moduły przedwzmacniacza, korektora i kompresora, aby stworzyć własne, niestandardowe, analogowe channel stripy. Możliwości są nieograniczone, a każdy 500ADAT pozwoli osiągnąć brzmienie, które chcesz.

Integracja modułów serii 500 z Twoim workflow nie kończy się po nagraniu. Dedykowane przełączniki źródła modułów dla każdego gniazda serii 500 umożliwiają wysyłanie wyjść ADAT z interfejsu audio do 500ADAT, przez 8 zainstalowanych modułów serii 500 i z powrotem do interfejsu audio w celu nagrywania (z zastosowaniem tego analogowego „mojo”). Pomyśl o 500ADAT jako o banku 8 zewnętrznych wtyczek analogowych. Aby uzyskać bardziej praktyczne, całkowicie analogowe podejście do miksowania, 500ADAT oferuje również 8-kanałowy analogowy mikser sumujący z wysokim headroomem oraz dedykowanymi regulatorami poziomu i panoramy, których można użyć do stworzenia własnego miksu analogowego przed nagraniem go z powrotem do DAW za pomocą dedykowanych gniazd wyjściowych miksu 1/4” znajdujących się na tylnym panelu.

To, co najlepsze z cyfry

Aby uchwycić każdy subtelny niuans sygnału analogowego, 500ADAT oferuje referencyjną konwersję A/D i D/A z zakresem dynamiki 121 dB (A ważone) i THD+N <0,00032% (@ -4 dBFS, 1 kHz, A ważone), wszystko regulowane przez najwyższej klasy wewnętrzny zegar 500ADAT z jitterem <0,5 pikosekundy. Możesz również podporządkować zegar swojego interfejsu audio wewnętrznemu zegarowi 500ADAT, aby skorzystać z tak niskiego jittera. Połączenie niezwykle dokładnego taktowania i wydajnej konwersji cyfrowej gwarantuje, że każdy dźwięk analogowy zostanie uchwycony z najwyższą szczegółowością — bez niepożądanych artefaktów cyfrowych powstałych w procesie konwersji i z szerokim zakresem dynamiki, co jest zasługą analogowej części konstrukcji 500ADAT oferując duży headroom i niski poziom szumów.

8-kanałowe rozszerzenie ADAT

ADAT jest sprawdzonym i jednym z najszerzej dostępnych protokołów cyfrowych w interfejsach audio, jednak często pozostaje niedostatecznie wykorzystany lub wręcz pomijany przez wielu inżynierów dźwięku i producentów. Prawie wszystkie popularne interfejsy audio na rynku są wyposażone w parę portów ADAT — wystarczy podłączyć do nich 500ADAT, aby poszerzyć możliwości swojego studia. Zawierając własne konwertery i wykorzystując ADAT do przesyłania dźwięku do i z formatu 500, 500ADAT usuwa analogowe spaghetti okablowania między Twoją szafą rack a interfejsem, jednocześnie eliminując obawy o niedopasowane analogowych poziomów operacyjnych między wejściami interfejsu a wyjściami modułów 500. 500ADAT jest kompatybilny z dowolną sesją działającą w zakresie od 44,1 kHz do 192 kHz i może pozwolić na 8 kanałów rozszerzenia wejścia/wyjścia przy 44,1 kHz do 96 kHz lub 4 kanały rozszerzenia wejścia/wyjścia przy częstotliwościach 176,4/192 kHz.

Mikser sumujący

Sumowanie analogowe może nadać Twojemu miksowi ostatni element analogowego charakteru, wymagany do uzyskania profesjonalnych i dopracowanych rezultatów dźwiękowych. To, co sprawia, że mikser sumujący 500ADAT jest tak wyjątkowy, to fakt, że jest umieszczony za 8 gniazdami serii 500 — umożliwiając wstawianie modułów nasycenia lub subtelnej „kompresji sumy” i tworzenie miksu stereo przy użyciu dedykowanych analogowych regulatorów poziomu i panoramy 500ADAT pod każdym modułem. Mikser sumujący 500ADAT ma również dedykowane wyjście liniowe, którego można użyć do przesyłania miksu stereo do interfejsu audio w celu zgrania.

Bezlatencyjny mikser

Cranborne Audio 500ADAT odchodzi od niezdarnych „wirtualnych” mikserów programowych i ponownie przejmuje kontrolę nad miksem. Korzystając z analogowego miksera sumującego o dużym headroomie znajdującym się w 500ADAT, możesz całkowicie analogowo tworzyć miksy bez latencji ze źródeł na żywo, które można łączyć z wejściem Aux i przesyłać bezpośrednio do muzyków wykonujących za pośrednictwem C.A.S.T. lub lokalnych wyjść słuchawkowych.

Wyposażony w C.A.S.T.

C.A.S.T. to Cat 5 Analogue Snake Transport – system, który umożliwia ekonomiczne oraz zorganizowane zarządzanie kablami w studiu. C.A.S.T. wykorzystuje gotowe, ekranowane kable sieciowe Cat 5e, Cat 6 i Cat 7 do przesyłania 4 kanałów zbalansowanego dźwięku analogowego za pomocą jednego kabla.

500ADAT ma 4 porty C.A.S.T. IN, które umożliwiają podłączenie urządzeń C.A.S.T. (takich jak Cranborne Audio N22 i N22H) i przenieść sygnał w dowolne miejsce w studiu.

Podłącz źródła mikrofonowe lub liniowe do skrzynki rozdzielczej C.A.S.T., a sygnał ten będzie przesyłany kablem Cat 5 bezpośrednio do modułów zainstalowanych w 500ADAT. Jednocześnie miks analogowy utworzony w 500ADAT jest przesyłany tym samym kablem do podłączonego urządzenia. Umożliwia to bezproblemową łączność analogowego dźwięku między reżyserką, salą koncertową, kabiną wokalną lub sypialnią obok!

C.A.S.T. jest w 100% analogowy i nie wymaga żadnej konfiguracji, aby działać. Może z łatwością działać na odległości do 100 m, gdy używany jest kabel Cat 6 lub Cat 7, a kompletna infrastruktura okablowania studia kosztuje ułamek tego, ile kosztowałby analogowy kabel wieloparowy. Bez konfiguracji. Bez opóźnień. Bez zamieszania. I brzmi świetnie.

Zaprojektowano i skonstruowano w Wielkiej Brytanii

Aby mieć pewność, że każdy produkt noszący nazwę Cranborne Audio sprawdzi się w dużych i małych studiach nagraniowych, każdy 500ADAT jest starannie montowany przez wykwalifikowanych pracowników z ogromną dbałością o szczegóły, a każdy produkt jest dokładnie testowany przez wykwalifikowanego inżyniera przed wysyłką do miejsc na całym świecie.

Główne cechy Cranborne Audio 500ADAT

8-kanałowy przetwornik A/D-D/A

8 wejść/8 wyjść @ 44,1 kHz - 48 kHz

8 wejść/8 wyjść @ 88,2 kHz - 96 kHz

4 wejścia/4 wyjścia @ 176,4 - 192 kHz

Najwyższej klasy konwersja A/D-D/A

Zakres dynamiki: 121 dB A-ważone, metoda AES17, 20 Hz - 20 kHz

Pasmo przenoszenia: -1 dB, 2,2 Hz do >80 kHz

THD+N: <0,00032% (-110 dB) @ -4 dBFS, 20 Hz - 40 kHz, 1 kHz, A-ważone

Maksymalny poziom wejścia/wyjścia: +24 dBu

Wewnętrzny referencyjny zegar

Możliwość pracy z częstotliwościami 44,1, 48, 88,2, 96, 176,4 i 192 kHz

<0,5 ps jittera

Dedykowane wejście i wyjście Word Clock przez złącze BNC

Opcje synchronizacji zewnętrznej przy użyciu Word Clock BNC lub ADAT

Analogowy mikser sumujący

8-kanałowy analogowy mikser sumujący z headroomem +26,5 dBu i zbalansowanymi wyjściami jack 1/4"

Port łącza C.A.S.T. do zwiększenia miksera sumującego do 16-w-2 przy użyciu kolejnego Cranborne Audio 500ADAT lub 500R8

Bezlatencyjny mikser odsłuchu

Analogowy bezlatencyjny mikser odsłuchu z fizycznymi elementami sterującymi poziomem/panoramą na kanał i elementami sterującymi wejścia AUX

2 wyjścia słuchawkowe o dużej mocy z niezależnymi elementami sterującymi balansem sygnałów i ich poziomem

Referencyjnej jakości wyjścia słuchawkowe

THD+N: <0,0006% (-104,4 dB) przy 20 dBu, 1 kHz, A-ważone, obciążenie 300 omów

Moc wyjściowa (1 kHz): 250 mW x 2 przy 600 Ω, 650 mW x 2 przy 220 Ω, 1,21 W x 2 przy 100 Ω, 500 mW x 2 przy 32 Ω

Pasmo przenoszenia: 1 dB, <1 hz="" do="">70 kHz

Wysokoprądowa 8-slotowa obudowa serii 500

Prąd 250 mA na gniazdo z dostępnymi 2A łącznie dla wszystkich gniazd

Wejścia XLR, wyjścia liniowe XLR oraz złącza insert TRS (przed ADC) na każde gniazdo serii 500

Opcje przełączania źródła modułu do wysyłania sygnału analogowego, USB lub zewnętrznego sygnału C.A.S.T. przez Twoje ulubione moduły serii 500

Przełączniki obejścia modułu na gniazdo umożliwiające używanie 500ADAT bez włożonych modułów serii 500.

Kompatybilność z C.A.S.T.

Porty C.A.S.T. na kanał do przenoszenia analogowych wejść/wyjść w studiu przy użyciu pasywnych lub aktywnych breakout boxów C.A.S.T. za pośrednictwem standardowych ekranowanych kabli Cat 5e, Cat 6 lub Cat 7.

Zgodność ze wszystkimi urządzeniami wyposażonymi w C.A.S.T. firmy Cranbore Audio, w tym N22, N22H, Camden EC1 i Camden EC2.

Zewnętrzny zasilacz 24 V, 5 A z blokadą

Zewnętrzny zasilacz zapewniający lepszą wydajność dźwięku analogowego i odprowadzanie ciepła.

Zaprojektowano i skonstruowano w Wielkiej Brytanii

Każdy 500ADAT jest dokładnie testowany przez zespół oddanych inżynierów, aby zapewnić niezawodność i spójność.

Specyfikacja techniczna Cranborne Audio 500ADAT

Przetwarzenie cyfrowe

Konwersja analogowo-cyfrowa

Ścieżka sygnału testowego: Wejście XLR - przetwornik analogowo-cyfrowy serii 500 - APx555 (ASIO)

Pasmo przenoszenia:

-1 dB, 2,2 Hz do >80 kHz

-0,05 dB, 20 Hz do 20 kHz

THD+N:

<0,00032% (-110 dB) @ -4 dBFS, 20 Hz - 40 kHz, 1 kHz, A-ważone

<0,00065% (-104 dB) @ -1 dBFS, 20 Hz - 40 kHz, 1 kHz, A-ważone

THD:

<0,00014% (-117,5 dB) @ -8 dBFS, 20 Hz - 40 kHz, 1 kHz, A-ważone

<0,00023% (-113 dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-ważone

<0,0006% (-105dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-ważone

Zakres dynamiki: 121dB A-ważone, metoda AES17, 20Hz - 20kHz

Maksymalny poziom wejściowy: +24dBu

Konwersja cyfrowo-analogowa

Ścieżka sygnału testowego: Przetwornik C/A serii 500 - Insert Send - APx555 (ASIO)

Pasmo przenoszenia:

-1dB, <1hz do="">61kHz

-0,05dB, 20Hz do 20kHz

THD+N:

<0,0003% (-110,5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-ważone

<0,0004% (-108dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-ważone

THD:

<0,00014% (-117,5dB) @ -8dBFS, 20Hz - 40kHz, 1kHz, A-ważone

<0,00018% (-115dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-ważone

<0,00036% (-109dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-ważone

Zakres dynamiki: 121dB A-ważone, metoda AES17, 20Hz - 20kHz

Maksymalny poziom wyjściowy: +24dBu

Taktowanie

Jitter: <0,5ps

Przetwarzanie analogowe

Wyjścia liniowe (Aux 1+2, Mix)

Ścieżka sygnału testowego: Wejście Aux - Wyjścia liniowe - APx555 (wejście liniowe)

Typ połączenia: Gniazdo 1/4", impedancja zbalansowana

Impedancja wyjściowa: 150 omów zbalansowane, 75 omów niezbalansowane

Maksymalny poziom wyjściowy: <+22 dBu

Pasmo przenoszenia -1 dB, 1,4 Hz do >80 kHz

THD+N: <0,003% przy +18 dBu, 1 kHz

Zakres dynamiki: 105 dB A-ważone, metoda AES17, 20 Hz - 20 kHz

Poziom szumów: <-93 dbu="" a-wa="" one="" 20="" hz="" -="" khz="" unity="" gain="" p="">

Mikser sumujący

Ścieżka sygnału testowego: Wejście XLR - Mikser sumujący (poziom Unity) - Wyjście miksujące - APx555 (wejście liniowe)

Pasmo przenoszenia:

-1 dB, 2,25 Hz do >80kHz

-3dB, 1,2Hz

-0,5dB, 3Hz

THD+N:

<0,0007% @ +23dBu (-1dBFS), 1kHzTHD

<0,0003% @ +14dBu (-10dBFS), 1kHz

<0,0004% @ +20dBu (-4dBFS), 1kHz

<0,00055% @ +23dBu (-1dBFS), 1kHz

Zakres dynamiki: 108dB A-ważone, metoda AES17, 20Hz - 20kHz

Poziom szumu (A/D 9-10): -108dBFS A-ważone, 20Hz - 20kHz

Maksymalny poziom: +28dBu

Pan Law: -4dB

Poziom szumu (wyjście miksera):

-90dBu, A-ważone, Brak kanałów sumowanych

-89,5 dBu, A-ważone, 1 kanał sumowany (Unity)

-84 dBu, A-ważone, 8 kanałów sumowanych (Unity)

Wzmacniacz słuchawkowy

Ścieżka sygnału testowego: Wejście Aux - Wyjście słuchawkowe - APx555 (wejście liniowe)

Pasmo przenoszenia: -1 dB, <1 hz="" do="">70 kHz

THD: <0,0006% (-104,4 dB) przy 20 dBu, 1 kHz, A-ważone, obciążenie 300 Ω

THD+N: <0,00085% (-101,4 dB) przy 20 dBu, 1 kHz, A-ważone, obciążenie 300 Ω

Impedancja wyjściowa: 0,33 Ω

Moc wyjściowa:

250 mW x 2 przy 600 Ω, 1 kHz

650 mW x 2 przy 220 Ω, 1kHz

1,21 W x 2 @ 100 Ω, 1kHz

500 mW x 2 @ 32 Ω, 1kHz

Zakres dynamiki: 114,5 dB A-ważone, metoda AES17, 20 Hz - 20 kHz, obciążenie 300 Ω

Pozom szumów: -93,5 dBu A-ważone, 20 Hz - 20 kHz, obciążenie 300 Ω

Wydajność systemu

Odchylenie fazy w ścieżce analogowej

Ścieżka sygnału testowego: Wejście XLR - Pusty slot serii 500 – Szyna miksera sumującego (unity) – wyjście Mix - APx555 (wejście liniowe)

Faza: <1,5° @ 20 Hz, <11° @ 20 kHz

Ścieżka sygnału testowego: Wejście XLR - Przedwzmacniacz Camden 500 (tryb mikrofonowy, wzmocnienie 6 dB) – Szyna miksera sumującego (Unity) - Wyjście głośnika A - APx555 (wejście liniowe)
