Bramka ART-NET z dwoma wyjściami DMX512 z obsługą 1024 kanałów , model "PROMYK 3.50".

Służy do konwersji otwartego i darmowego protokołu ARTNET do standardu DMX512.

Urządzenie nie wymaga instalacji sterowników (driverów). Obsługuje każdy system operacyjny, współpracuje z każdym programem z obsługą protokołu ART-NET np: CHAMSYS , QLC+, FREESTYLER X2, ONYX OBSIDIAN, Dot2 ONPC  oraz z oprogramowaniem na urządzeniach mobilnych jak telefony i tablety z androidem lub IOS-em: ARTNET Controller, Photon , OSRAM itp.

W stosunku do jakichkolwiek konwerterów USB DMX512 bramka ART-NET ma zaletę nie do podważenia : nie ma możliwości uszkodzenia komputera od strony elektrycznej podczas gdy sprzęt USB może tego dokonać poprzez przepięcie od strony magistrali DMX512 (brak opto-izolacji) lub zwarcia , przepięcia sygnałów i zasilania USB na płytce elektroniki lub kablu.

Cechy urządzenia:

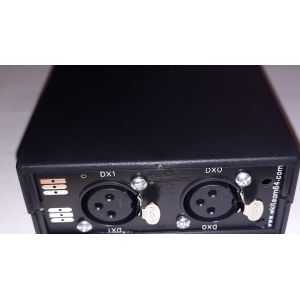

- 2 wyjścia DMX512 (obsługa 1024 kanałów DMX512) , oba złącza firmy NEUTRIK / AMPHENOL

- wydajność prądowa wyjść 32 urządzenia na każde złącze DMX512

- wbudowana przeglądarka www do zmian konfiguracji urządzenia : adresy IP, maska ,MAC Adress , ARTNET UNIVERSE dla złącza DX0 i DX1

- 2 pozycyjny DIPSWITCH do wyboru pracy : Adres IP STATYCZNY   , Ustawienia fabryczne  , DHCP ON/OFF

-  DIPSWITCH  CONFIG w trybie 2 wymusza adres IPv4 : 192.168.1.30 /24 Universe DX0: 0 DX1: 1 .

 - DIPSWITCH  CONFIG w trybie 3  wymusza adres IPv4 : 2.168.1.30 /24 Universe DX0: 0 DX1: 1 .

- obsługa 254 Universe

- adres startowy fabryczny IPv4 : 192.168.1.30 /24 t

- jedno wyjście może być rezerwą dla drugiego przy ustawieniu tych samych Universe

- sygnalizacja nadawania DMX512 diodą LED dla każdego wyjścia różnymi kolorami

- obsługa protokołu MODBUS TCP , pełni wtedy rolę konwertera MODBUSTCP / DMX512, mogą być sterowane z programów SCADA , paneli HMI , sterowników PLC

- zasilanie +5V

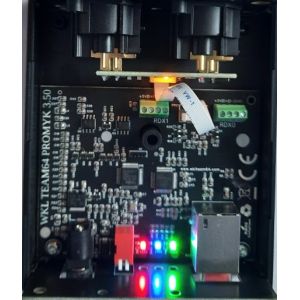

- Na płycie głównej bramki 2 złącza złącza śrubowe ARK 4 pinowe do podłączenia modułów radiowych DMX512 bez lutowania

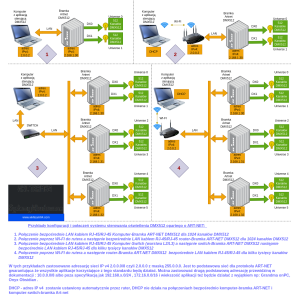

- współpraca z kartą sieciową w komputerze lub switch'a, routera WI-FI (przejście na pracę WI-FI) w przypadku gdy komputer nie ma karty sieciowej

- współpraca z WINDOWS, MAC OSX , LINUX , urządzenia mobilne Android , IOS , iPAD

- pobór prądu między 0,1A do 0,45 A ( w zależności od liczby podłączonych urządzeń DMX512 )

- możliwości urządzenia mogą zostać rozszerzone poprzez oprogramowania (w instrukcji urządzenia znajduje się tabela informująca jakie funkcje są dostępne na danym oprogramowanie)

- Zestaw zawiera dodatkowo zasilacz 5V/1A , patchcord 1m FTP

Różnice między wersją 3.00 a 3.50

Wersja 3.50 jest zoptymalizowaną i unowocześnioną konstrukcją w stosunku do wersji 3.00. Istotne zmiany to :

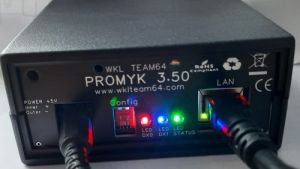

  • diody LED DX0 ,LED DX1 , LED STATUS są różnokolorowe i umieszczone w jednym miejscu (rysunek 1) - ta funkcjonalność została dodana na prośbę użytkowników poprzedniej wersji aby sygnalizacja była bardziej widoczna

  • DIPSWITCH Config został zmieniony z 3-hebelkowego na 2-hebelkowy , co w konsekwencji powoduje że uzyskanie trybu 4 odbywa się poprzez przesunięcie drugiego hebla na pozycję ON (zamiast trzeciego)

Procesor 32 bitowy i karta sieciowa 10/100 Mbit/s są takie same, więc oprogramowanie jest w 100% kompatybline z wyjątkiem obsługi przełącznika CONFIG. Wszelkie aktualizacje oprogramowania będą wprowadzane do obu wersji, ale wersja `3.50` tylko będzie dalej produkowana. Produkcja wersji `3.00` w związku tym nie będzie dalej kontynuowana, zastąpi ją nowsza wersja.

Sygnalizacja pracy urządzenia

LED DX0 - dioda w kolorze czerwonym wskazująca dane dla ustawienia Universe 0

 LED DX1 - dioda w kolorze niebieskim wskazująca dane dla ustawienia Universe 1

 LED STATUS - dioda w kolorze zielonym  wskazująca pracę bramki ARTNET częstotliwością migania: - 1x na sekundę brak połączenia ETHERNET , wyjęta wtyczka RJ45

 - więcej niż  5 razy na sekundę -> praca prawidłowa gdy kabel LAN podłączony do aktywnego złącza karty sieciowej.

- 2 razy na sekundę - kabel LAN nie podłączony

- brak migania -> urządzenie nie pracuje

Zielona /żółta dioda w środku obudowy -sygnalizacja  zasilania

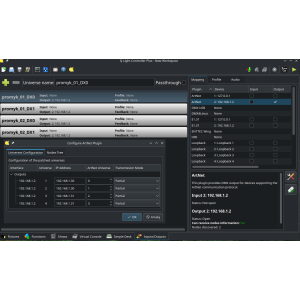

Obsługiwane oprogramowanie DMX512

"PROMYK 3.50" korzysta z otwartego protokołu ARTNET , więc ma dostęp do każdego oprogramowania korzystającego z tego protokołu bez ograniczeń dla systemów operacyjnych i sprzętu. Najbardziej znane to :

  • QLC+ (Windows , LINUX , MAC OSX)

  • FREESTYLER (Windows)

  • CHAMSYS MAGIGQ (Windows)

  • grandma dot 2 onpc (Windows)

  • ONYX OBSIDIAN (Windows)

  • PHOTON (IOS)

  • ARTNET CONTROLLER (ANDROID)

  • OSRAM (ANDROID)

  • MADRIX (Windows)
